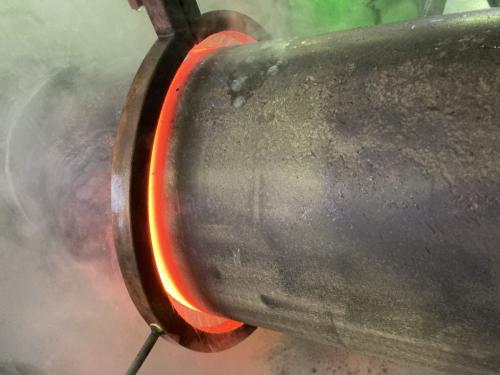

Egyedi csőhajlítás épületgépészetben - Helyszűke, szerelés és nyomvonal-optimalizálás
A csöveknek, légcsatornáknak, kábeleknek, tartószerkezeteknek és építészeti elemeknek gyakran ugyanabban a korlátozott térben kell elférniük. Gépészeti aknákban, álmennyezetek fölött, gépházakban és felújított épületekben néhány centiméter is meghatározhatja, hogy egy vezeték beépíthető-e.
Az egyedi csőhajlítás lehetőséget ad arra, hogy a csővezeték a rendelkezésre álló térhez igazodjon, és ne kizárólag szabványos könyökökből, egyenes szakaszokból és nagyszámú hegesztett kötésből épüljön fel. Ez azonban nem jelenti azt, hogy minden irányváltoztatást egyetlen hajlított csőelemmel kell megoldani.
A jó nyomvonal nem egyszerűen a legrövidebb út két csatlakozási pont között. Figyelembe kell venni az áramlási követelményeket, a hőtágulást, a lejtést, a tartókat, a szigetelést, a karbantarthatóságot, a szállítást és a tényleges helyszíni szerelési sorrendet is.
Miért jelent különleges kihívást a helyszűke?
Új épületnél a gépészeti rendszereket elvileg már a tervezési fázisban össze lehet hangolni. A gyakorlatban azonban a rendelkezésre álló helyet az építészeti és tartószerkezeti elemek, a belmagasság, a tűzvédelmi követelmények és más szakágak nyomvonalai is korlátozzák.
Felújításnál a helyzet még összetettebb. A falak, födémek és gépalapok már adottak, a meglévő csővezetékek helyzete pedig sokszor eltér a régi terveken szereplő állapottól. Előfordulhatnak utólagos átalakítások, ismeretlen szerkezetek és nem dokumentált csatlakozások.
Szűk környezetben a szabványos idomokból felépített nyomvonal túl nagy helyet igényelhet. Két könyök és a közöttük szükséges egyenes csőszakasz nem mindig fér el ott, ahol egy folytonos, térbeli hajlítással vezetett elem igen.
Az egyedi hajlítás segítségével a nyomvonal megkerülhet egy gerendát, követheti a fal vagy a födém formáját, illetve pontosan a gép csatlakozócsonkjához vezethető. Ehhez azonban a valós környezetet nagy pontossággal fel kell mérni.
A helyszíni felmérés fontossága
Az egyedi csőelem csak akkor illeszkedik, ha a kiindulási méretek helyesek. Egy pontatlan helyszíni mérésből készült precíz cső ugyanúgy használhatatlan lehet, mint egy pontatlanul gyártott alkatrész.
A felmérésnek nemcsak a kezdő- és végpont távolságát kell tartalmaznia. Rögzíteni kell a csatlakozások térbeli helyzetét, tengelyirányát, magasságát és forgatását. Fel kell mérni a közbenső akadályokat, a rendelkezésre álló szerelési teret és azokat a nyílásokat is, amelyeken keresztül az alkatrészt be kell juttatni.
Egyszerűbb feladatnál hagyományos mérőeszközök és jól felépített koordinátarendszer is elegendő lehet. Összetett gépházban vagy több szakágat tartalmazó felújításnál lézeres szkennelés és pontfelhő-alapú modellezés adhat biztonságosabb alapot.
A felmérés időpontja is számít. Ha más szakágak még nem építették be a végleges elemeiket, a modellben szereplő szabad tér később eltűnhet. Az egyeztetésnek ezért ki kell terjednie a kivitelezés ütemezésére is.
Nyomvonal-optimalizálás nem csak geometriai feladat
A legrövidebb csőút általában kevesebb alapanyagot igényel és kisebb nyomásveszteséggel járhat, de nem feltétlenül ez adja a legjobb rendszermegoldást. Egy túl szorosan vezetett nyomvonal megnehezítheti a szigetelést, a karbantartást és a későbbi cserét.
A tervezésnél célszerű több változatot összehasonlítani. Az egyik útvonal lehet rövidebb, de sok kis sugarú irányváltoztatást tartalmaz. Egy másik kissé hosszabb, viszont nagyobb ívekkel, kevesebb kötéssel és jobb hozzáféréssel alakítható ki.
A folytonos csőhajlítás csökkentheti a hegesztett vagy menetes csatlakozások számát. Ez kevesebb szerelési műveletet és potenciális szivárgási pontot jelenthet, ugyanakkor egy összetett hajlított elem javítása vagy cseréje nehezebb lehet, ha nem bontják megfelelő szerelési egységekre.
A nyomvonal-optimalizálás ezért mindig kompromisszum a helyigény, az áramlás, a gyárthatóság és a karbantarthatóság között.
Hajlított cső vagy szabványos idom?
Szabványos könyökök alkalmazása sok esetben egyszerű és gazdaságos megoldás. Könnyen beszerezhetők, tulajdonságaik ismertek, és a kivitelezők megszokott eljárásokkal szerelhetik őket.
Egyedi hajlított elem akkor lehet előnyös, ha a szabványos idomok geometriája nem illeszkedik a rendelkezésre álló térbe, vagy túl sok kötésre lenne szükség. Nagyobb sugár alkalmazásával bizonyos rendszereknél kedvezőbb áramlási viszonyok is elérhetők.
Nem célszerű azonban kizárólag a kötések számának csökkentésére törekedni. Egy több méteres, bonyolult térbeli elem szállítása és beforgatása lehetetlen lehet, még akkor is, ha elméletileg tökéletesen illeszkedne a végleges helyére.
A tervezés során meg kell határozni az optimális előregyártási egységeket. Előfordulhat, hogy két vagy három egyszerűbb, helyszínen összekapcsolható csőszakasz jobb megoldást ad, mint egyetlen nagy alkatrész.
A szerelési sorrend megtervezése
Egy csőelem nem jelenik meg automatikusan a végleges helyén. Be kell szállítani az épületbe, át kell vinni az ajtókon, folyosókon és nyílásokon, majd megfelelő irányba kell forgatni.
A térbeli modellben ezért nemcsak a végleges állapotot, hanem a szerelési mozgást is ellenőrizni kell. Egy alkatrész elférhet a csőaknában, de nem biztos, hogy befordítható oda.
Gépházban a berendezések telepítési sorrendje is meghatározó. Előfordulhat, hogy a csőelemet még a nagy gépek beemelése előtt kell a helyére tenni. Más esetben éppen a gépek végleges beállítása után lehet pontosan meghatározni a csatlakozási pontokat.
A szerelési tervnek a hegesztő, a csőszerelő és az ellenőrzést végző szakember helyigényével is számolnia kell. Ha egy kötés a fal és a cső között marad, de nem fér hozzá a hegesztőpisztoly vagy a vizsgálófej, a nyomvonal a gyakorlatban nem szerelhető megfelelően.
Előregyártási egységek és helyszíni illesztések
Az előregyártás javíthatja a minőséget, mert ellenőrzött műhelykörnyezetben végezhető a darabolás, hajlítás, hegesztés és méretellenőrzés. A helyszíni munka ideje csökkenthető, ami zsúfolt építési területen különösen előnyös.
Az előregyártott egységek méretét azonban a szállítási és beépítési lehetőségekhez kell igazítani. Figyelembe kell venni a kapuk, felvonók, lépcsőházak és szerelőnyílások méretét.
A helyszíni illesztési pontokat célszerű olyan területre helyezni, ahol megfelelő hozzáférés áll rendelkezésre. A kötés ne kerüljön közvetlenül faláttörésbe, szűk sarokba vagy más vezeték mögé.
Bizonyos projektekben indokolt lehet egy beállító vagy záró szakasz alkalmazása, amelyet a helyszíni végleges méretek alapján készítenek el. Ez segíthet kompenzálni az építési tűrések és a valós szerkezet kisebb eltéréseit.
Tűrések összeadódása
Egy összetett épületgépészeti rendszerben az eltérések több forrásból származhatnak. A falak és gépalapok helyzete, a berendezések csonkjai, a tartók, a csőhajlítás és a hegesztett összeállítás mind rendelkezik valamilyen tűréssel.
Ha ezeket külön-külön elfogadhatónak tekintik, de nem vizsgálják az összeadódásukat, a végső csatlakozás mégis több centiméterrel elcsúszhat.
A kritikus végpontoknál ezért funkcionális tűréseket kell meghatározni. Nem feltétlenül szükséges minden közbenső méretet rendkívül szigorúan korlátozni, ha a csatlakozó tengely és végsík a kívánt helyzetben marad.
Hosszú csőelemnél kis szögeltérés is nagy végponteltolódást okozhat. A hajlítási szögek, a síkok közötti forgatások és az egyenes szakaszok pontosságát ezért együtt kell kezelni.
Hőtágulás és rugalmasság
A csővezeték hőmérséklet-változás hatására megnyúlik vagy összehúzódik. Melegvíz-, gőz-, technológiai vagy hűtési rendszerben ez jelentős elmozdulást okozhat.
Az egyedi hajlítás nem akadályozhatja a rendszer szükséges rugalmas mozgását. Egy kompakt, merev nyomvonal nagy erőket adhat át a gépcsonkokra és tartókra.
A megfelelően kialakított ívek és irányváltoztatások ugyanakkor a rendszer rugalmasságához is hozzájárulhatnak. A hajlított szakasz képes bizonyos mértékű alakváltozással felvenni a hőtágulást.
Ezt nem szabad pusztán szemrevételezéssel megítélni. Magas hőmérsékletű vagy érzékeny berendezésekhez csatlakozó rendszernél csőfeszültség-elemzésre lehet szükség.
A fixpontok, vezetőelemek és rugós tartók helyét a teljes rendszerrel együtt kell meghatározni. Egy geometriailag megfelelő csőelem hibás tartózással még mindig túlterhelheti a csatlakozásokat.
Lejtés, légtelenítés és üríthetőség
Víz-, kondenzátum-, gőz- és lefolyórendszernél a nyomvonalnak megfelelő lejtést kell biztosítania. A térbeli hajlítások nem hozhatnak létre nem kívánt magas- vagy mélypontokat.
Egy kis geometriai pontatlanság hosszú szakaszon megfordíthatja a tervezett lejtést. Emiatt a gyártási rajzon és a helyszíni beépítésnél egyaránt egyértelműen jelölni kell a függőleges irányt.
A rendszer magas pontjain légtelenítésre, a mélypontokon ürítési lehetőségre lehet szükség. Ha a cső térbeli íveket tartalmaz, ezek a pontok nem mindig nyilvánvalók egyetlen 2D nézetből.
Az áramlási irány és a folyadék tulajdonságai szintén számítanak. Szennyezett közeget szállító csőnél kerülni kell azokat a geometriákat, amelyekben lerakódás vagy pangó folyadék alakulhat ki.
Szigetelés és szerelési hézagok
A csőmodell gyakran csak a fémcső külső átmérőjét mutatja, miközben a valós beépítésnél szigetelés, burkolat, karimák, bilincsek és szerelvények is helyet igényelnek.
Egy hidegvíz- vagy hűtési cső szigetelése több centiméterrel növelheti a szükséges helyet. A szigetelést folytonosan, összenyomás és nehezen lezárható rések nélkül kell kialakítani.
Karimás kötés körül helyet kell hagyni a csavarok behelyezéséhez és meghúzásához. Szelepnél a működtetőkar, a hajtómű és az esetleges kiszerelés helyigényét is figyelembe kell venni.
A túl szorosan egymás mellé tervezett csövek papíron elférhetnek, de a szigetelő szakember nem tud közöttük dolgozni. A nyomvonal-optimalizálásnak ezért a teljes szerelvény külső méretéből kell kiindulnia.
Tartók és rögzítési pontok
A hajlított csőelemet megfelelően alá kell támasztani. A tartók helye nem eshet olyan területre, ahol a cső geometriája vagy a szigetelés miatt nem lehet szabványosan rögzíteni.
A tartókat nem célszerű automatikusan az ív legközelebbi pontjára elhelyezni. Vizsgálni kell a cső tömegét, a közeg súlyát, a hőtágulást, a rezgést és a szerelvények koncentrált terhelését.
Nagyobb, nehéz csőelemnél az előregyártási és szerelési állapot eltérhet az üzemi állapottól. Beemeléskor ideiglenes emelőpontokra és támaszokra lehet szükség.
A tartószerkezet helyét már a 3D koordináció során célszerű rögzíteni. Ha csak a cső nyomvonala készül el, később kiderülhet, hogy a tartó nem rögzíthető a födémhez vagy ütközik más elemekkel.
Áramlási ellenállás és zaj
Az irányváltoztatások nyomásveszteséget okoznak. Egy nagyobb sugarú, sima hajlítás általában kedvezőbb áramlást biztosíthat, mint több egymáshoz közel elhelyezett kis sugarú könyök.
A pontos hatás függ a közegtől, az áramlási sebességtől, a sugártól és a cső belső felületétől. Nem minden rendszerben jelentős a különbség, de nagy térfogatáramnál vagy érzékeny szivattyús rendszerben számításra lehet szükség.
A rosszul kialakított irányváltoztatás turbulenciát, rezgést és zajt is növelhet. Légbuborékot vagy kétfázisú közeget tartalmazó rendszerben a geometria további áramlási problémákat okozhat.
Az optimális nyomvonal ezért nem csak a térkihasználásról szól. A hidraulikai és akusztikai viselkedést is értékelni kell.
Karbantartás és későbbi átalakítás
A csővezeték élettartama alatt szelepeket, szivattyúkat, hőcserélőket és mérőműszereket kell javítani vagy cserélni. A nyomvonalnak biztosítania kell ezek megközelíthetőségét.
Egy egyedi hajlított cső szorosan követheti a falat, de ha emiatt nem fér hozzá a csavarozott kötéshez vagy nem emelhető ki egy szivattyú, a kezdeti helymegtakarítás később jelentős költséget okozhat.
Érdemes meghatározni, mely elemeket kell önállóan eltávolítható egységként kezelni. Ilyen helyeken bontható csatlakozásra és megfelelő kihúzási térre lehet szükség.
A rendszer jövőbeli bővíthetőségét is célszerű figyelembe venni. Egy teljesen kitöltött aknában később már nem marad hely új vezetéknek vagy érzékelőnek.
Dokumentáció a gyártáshoz
Egyedi térbeli csőelemhez a 3D modell mellett célszerű gyártási rajzot vagy hajlítási adatlapot készíteni. Ennek tartalmaznia kell a csőméretet, falvastagságot, anyagot, hajlítási sugarakat, szögeket, elfordulásokat és végkialakításokat.
A végpontokat közös koordináta-rendszerben érdemes megadni. Karimák esetén a furatok helyzetét és a tömítőfelület irányát is rögzíteni kell.
A gyártási és helyszíni azonosításhoz minden előregyártott egység kapjon egyedi jelölést. Ennek meg kell egyeznie a modellen, a rajzon, a csomagoláson és a szerelési terven szereplő azonosítóval.
A revíziókezelés különösen fontos. Ha a helyszíni akadály miatt módosul a nyomvonal, biztosítani kell, hogy a gyártás már az új dokumentáció alapján folytatódjon.
Minőség-ellenőrzés és próbaillesztés
A kész csőelem méreteit a gyártás után ellenőrizni kell. Egyszerűbb alkatrésznél sablon vagy koordináták alapján végzett mérés is megfelelő lehet, összetett térbeli elemnél digitális mérés válhat szükségessé.
Kritikus projektnél érdemes lehet próbaösszeállítást végezni a műhelyben. A csőszakaszok, karimák és szerelvények így még szállítás előtt összeilleszthetők.
A helyszíni próbaillesztés nem helyettesíti a pontos gyártást. Egy több tonnás vagy nehezen hozzáférhető csőelemet nem célszerű úgy a végleges helyére emelni, hogy csak ott derüljön ki a geometriai eltérés.
Mikor előnyös igazán az egyedi csőhajlítás?
Az egyedi hajlítás különösen hasznos szűk gépházakban, felújításoknál, sűrű aknákban és olyan csatlakozásoknál, amelyek nem igazodnak szabványos könyökgeometriához.
Előnyt jelenthet akkor is, ha a nyomásveszteség vagy a kötések számának csökkentése fontos. A folytonos ív kevesebb hegesztett csatlakozást igényelhet, és egyszerűbb belső áramlási felületet biztosíthat.
Nem minden helyzetben ez a leggazdaságosabb megoldás. Kis méretű, könnyen hozzáférhető csőnél a szabványos idom gyorsabb és olcsóbb lehet. A döntést mindig a teljes gyártási és szerelési költség alapján kell meghozni, nem csak az alkatrész egységárát vizsgálva.
Összegzés
Az egyedi csőhajlítás hatékony eszköz az épületgépészeti helyszűke kezelésére, de csak pontos felméréssel és összehangolt tervezéssel ad valódi előnyt. A nyomvonalnak nemcsak elférnie kell, hanem gyárthatónak, szállíthatónak, beépíthetőnek és karbantarthatónak is kell lennie.
A 3D koordináció segít felismerni az ütközéseket, de a szerelési sorrendet, a szigetelési hézagokat, a tartókat, a hőtágulást és a lejtéseket külön is ellenőrizni kell.
Az optimális megoldás gyakran több előregyártott egységből áll, amelyeket jól hozzáférhető helyeken kapcsolnak össze. Így kihasználhatók a műhelyben végzett pontos hajlítás előnyei, miközben a helyszíni szerelés is kezelhető marad.
